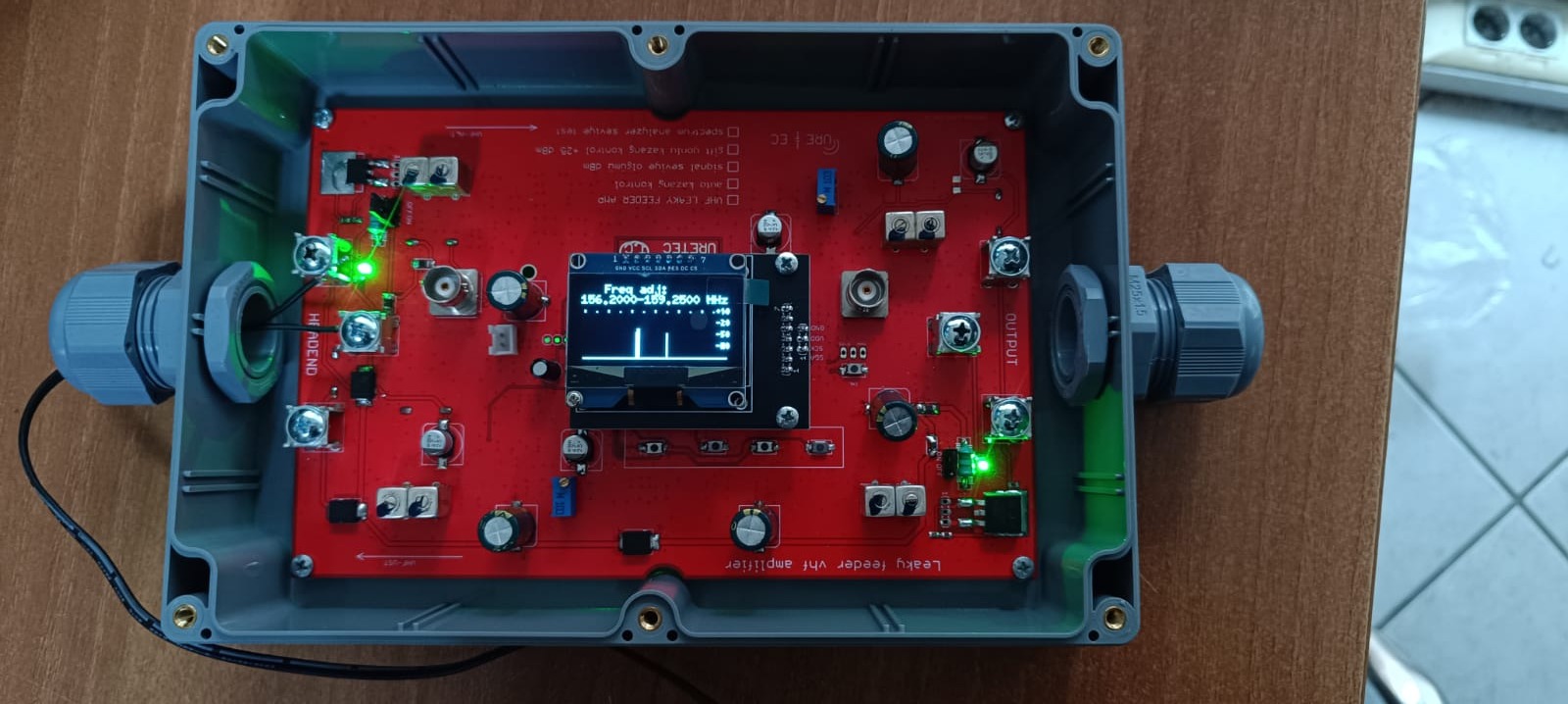

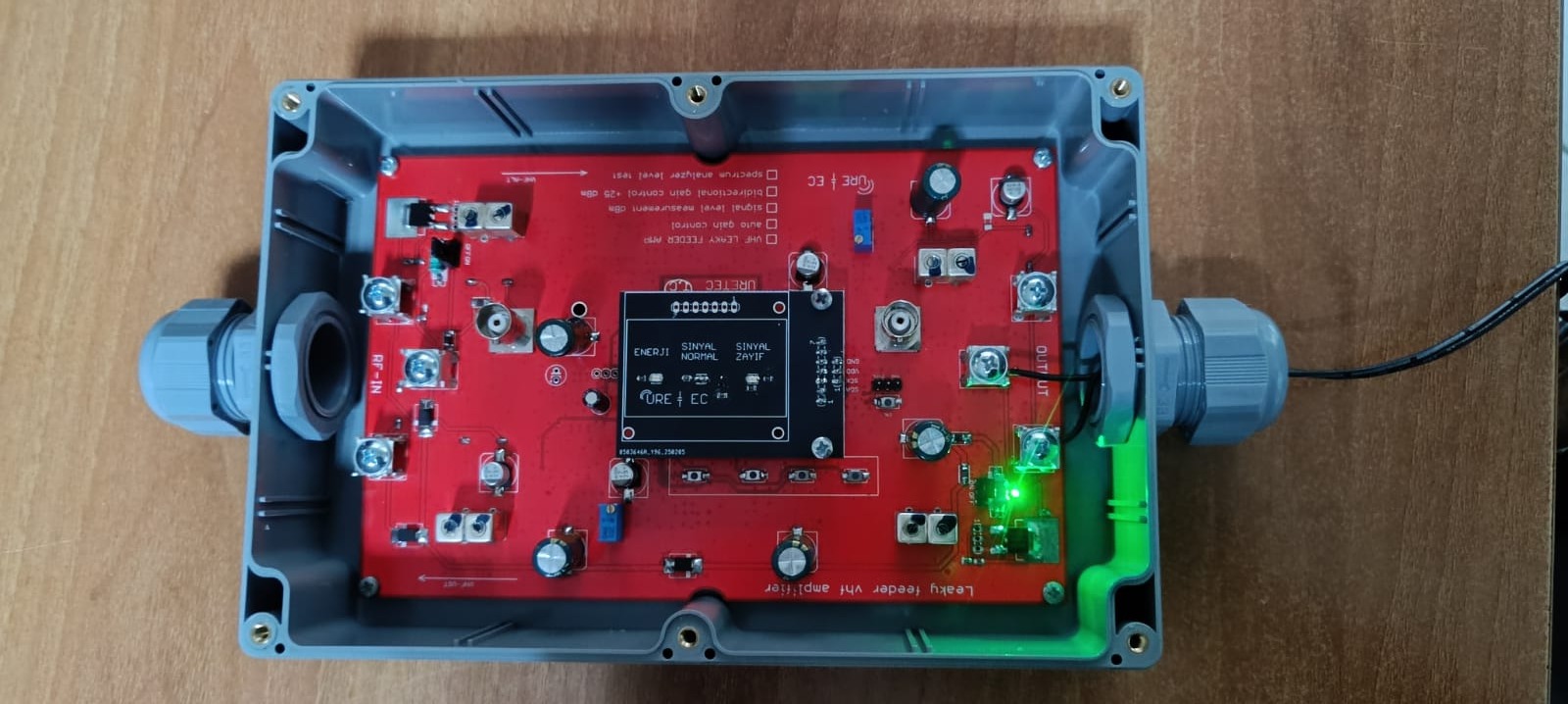

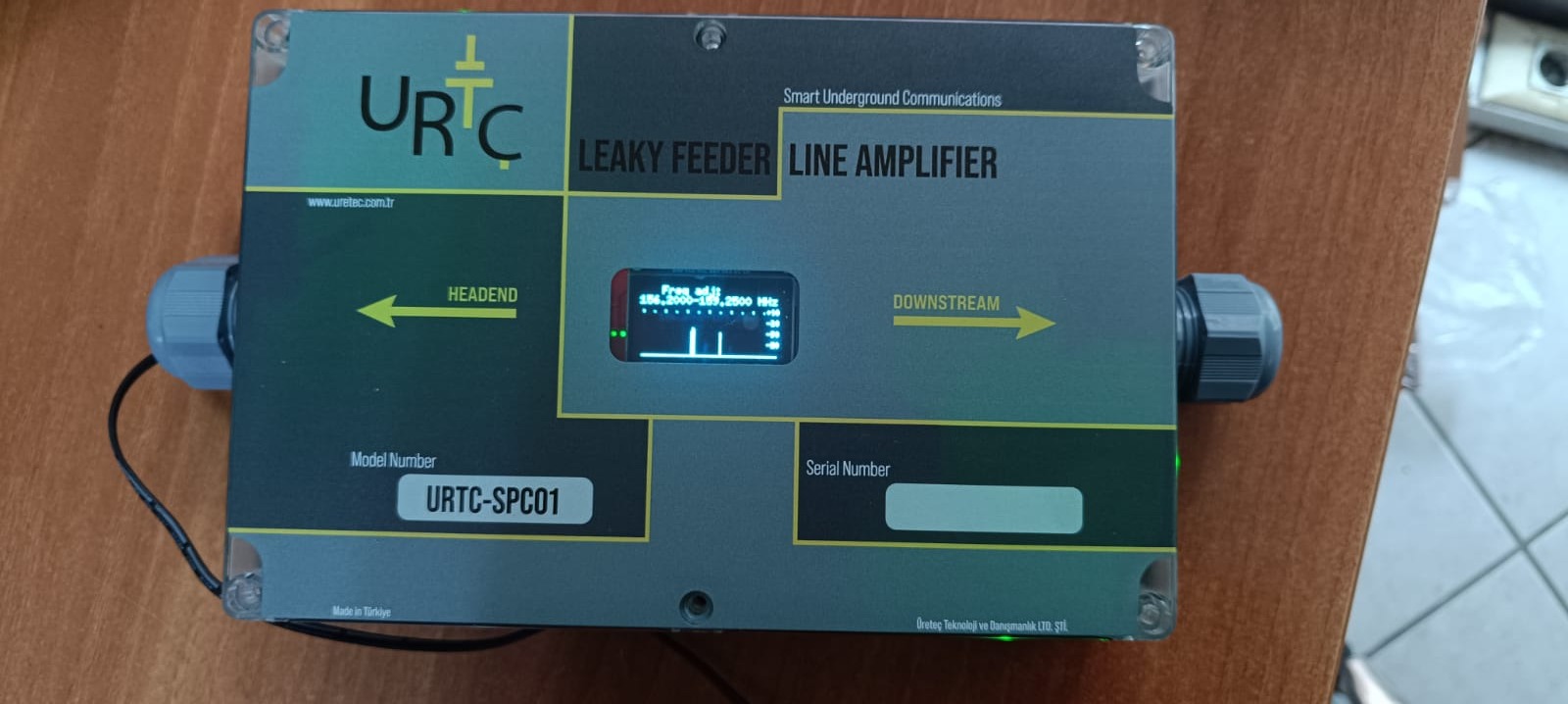

- Geniş bant çalışma: 150–960 MHz (isteğe bağlı alt bant seçenekleri)
- Yüksek kazanç: 38 dB tipik, ayarlanabilir kazanç adımları
- Düşük gürültü: 2.0 dB tipik NF
- Yüksek çıkış gücü: +33 dBm P1dB, düşük IMD
- Sağlamlık: IP65 muhafaza, endüstriyel -30…+60 °C
- Koruma devreleri: Aşırı akım, ters polarite, RF giriş aşırı seviye
- Uygunluk: CE, EMC ve ilgili endüstriyel standartlara uygun
Frekans Aralığı: 150–960 MHz (model varyantına bağlı)
Kazanç: 38 dB tipik (±2 dB), dahili attenüatör ile 0–20 dB ayar
P1dB: +33 dBm tipik
IMD (2 ton, 20 kHz): -50 dBc @ +20 dBm çıkış/ton
Gürültü Katsayısı (NF): 2.0 dB tipik
Giriş/Çıkış VSWR: ≤1.5:1 tipik
Güç Beslemesi: 10–28 VDC, tipik 24 VDC
Güç Tüketimi: 6 W tipik (yüksüz), 12 W maks.
Bağlantılar: N-type dişi (RF In/Out), M12 güç konnektörü
Korumalar: Aşırı akım, ters polarite, giriş aşırı RF seviyesine karşı koruma
IP Sınıfı: IP65 (dış saha muhafazası ile)
Çalışma Sıcaklığı: -30…+60 °C
Nem: %95 yoğuşmasız
Montaj: DIN ray/duvar montaj kızağı
Gösterge: Durum LED’i (güç, aşırı seviye uyarısı)
Kazanç: 38 dB tipik (±2 dB), dahili attenüatör ile 0–20 dB ayar
P1dB: +33 dBm tipik
IMD (2 ton, 20 kHz): -50 dBc @ +20 dBm çıkış/ton
Gürültü Katsayısı (NF): 2.0 dB tipik
Giriş/Çıkış VSWR: ≤1.5:1 tipik
Güç Beslemesi: 10–28 VDC, tipik 24 VDC
Güç Tüketimi: 6 W tipik (yüksüz), 12 W maks.
Bağlantılar: N-type dişi (RF In/Out), M12 güç konnektörü
Korumalar: Aşırı akım, ters polarite, giriş aşırı RF seviyesine karşı koruma
IP Sınıfı: IP65 (dış saha muhafazası ile)
Çalışma Sıcaklığı: -30…+60 °C
Nem: %95 yoğuşmasız
Montaj: DIN ray/duvar montaj kızağı
Gösterge: Durum LED’i (güç, aşırı seviye uyarısı)
- Konumlandırma: Leaky feeder segmentleri arasında kazanç dengelemesi için hat zayıflamasına yakın yerleştirin. Girişte aşırı seviye riskine karşı empedans uyumu sağlayın.
- Güç Bütçesi: Toplam hat kaybı, kuplör/bölücü kayıpları ve anten kazançlarını hesaba katarak hedef SNR için ~20 dB marj planlayın.
- IMD ve Lineerlik: Çok taşıyıcı senaryolarda çıkış gücünü P1dB’nin 6–8 dB altında sınırlandırın.
- Topraklama ve ESD: Metal gövdeyi koruyucu topraklama ile bağlayın; koaksiyel ekran sürekliliğini doğrulayın.
- Besleme: 24 VDC regüleli kaynak önerilir; kablo düşümünü <2% tutmak için kesit planlayın.
- IP Koruma: Açık alan uygulamalarında sızdırmaz geçiş ve damla döngüsü kullanın.
- CE işareti (EMC ve LVD direktifleri kapsamında)
- EN 301 489 serisi (EMC): Endüstriyel ortam
- EN 62368-1 (Güvenlik)
- IP65 sınıfı muhafaza
- RoHS Uyumlu
Model Kodu Yapısı: AMP-LF-[BAND]-[GAIN]-[PWR]-[IP]
Not: Bant/çıkış gücü kombinasyonları proje gereksinimine göre özelleştirilebilir.
- AMP-LF-150960-38-33-IP65: 150–960 MHz, 38 dB kazanç, +33 dBm P1dB, IP65
- AMP-LF-380470-30-30-IP65: 380–470 MHz alt bant, 30 dB kazanç, +30 dBm P1dB
- Seçenekler: DC feed-through, harici attenüatör kiti, DIN ray kızağı
Not: Bant/çıkış gücü kombinasyonları proje gereksinimine göre özelleştirilebilir.
- Teknik Veri Sayfası (PDF) – Başlıca özellikler ve performans grafikleri.
- Kullanıcı Kılavuzu (PDF) – Kurulum, devreye alma ve bakım.
- Uygulama Notu – Leaky feeder güç bütçesi hesap örnekleri.
- Bu amplifaktör çift yönlü çalışma destekler mi? — Evet, uygun duplexer/çift yönlü elemanlarla hat üzerinde iki yönlü iletişime uygundur.
- Leaky feeder kablosu ile maksimum segment uzunluğu nedir? — Hat zayıflamasına bağlıdır; tipik 3–6 dB/100 m için güç bütçesi ile belirlenir.
- Uzaktan alarm çıkışı var mı? — Durum LED’i mevcuttur; opsiyonel kuru kontak modülü sunulabilir.
- EMC test raporlarını sağlayabilir misiniz? — Evet, proje kapsamında talep üzerine paylaşılır.
- Özel bant veya konnektör seçenekleri mümkün mü? — Evet, proje bazlı konfigürasyon desteklenir.
Projeye özel bant, kazanç ve güç konfigürasyonları için teknik ekibimizle iletişime geçin. İhtiyacınıza göre güç bütçesi analizi ve saha planlaması desteği sunuyoruz.
