Leaky feeder çözümünde omurga sızıntılı kablo, güçlendirme için amplifaktör(ler), dağıtım için 1/2 ve 1/3 bölücüler, kapsama noktaları için aktif anten(ler) ve hat sonu için sonlandırıcılar birlikte çalışır. Aşağıdaki rehber ve tablolar, saha koşullarına göre doğru kombinasyonu seçmenize yardım eder.
- Frekans bandı ve kablo tipi uyumu
- Hat uzunluğu ve kazanç bütçesi
- Güç besleme ve yedeklilik
- Çevresel dayanım ve IP sınıfı
Tipik senaryolar ve öneriler:
- Kısa hat (≤300 m): Tek amplifaktör, 1/2 bölücü ile iki kol, uçlara 50 Ω sonlandırıcı.
- Orta hat (300–800 m): İki amplifaktör aralıklı, 1/3 bölücü ile üç kapsama kolu, aktif anten ile yüksek trafiğe sahip noktalara güç beslemesi.
- Uzun hat (≥800 m): Kademeli amplifikasyon, düşük kayıplı kablo, kritik noktalara yedek güç ve by-pass.
- Yüksek nem/toz: IP65+ muhafaza, konnektör sızdırmazlığı, UV dayanımlı dış ortam elemanları.
- Patlayıcı ortam: ATEX/IECEx uyumlu bileşenler ve kıvılcım korumalı besleme.
Kazanç bütçesi kuralı: Toplam kazanç ≥ kablo ve pasif eleman kayıpları + güvenlik payı (3–6 dB).
Özet metrikler (temsilidir):

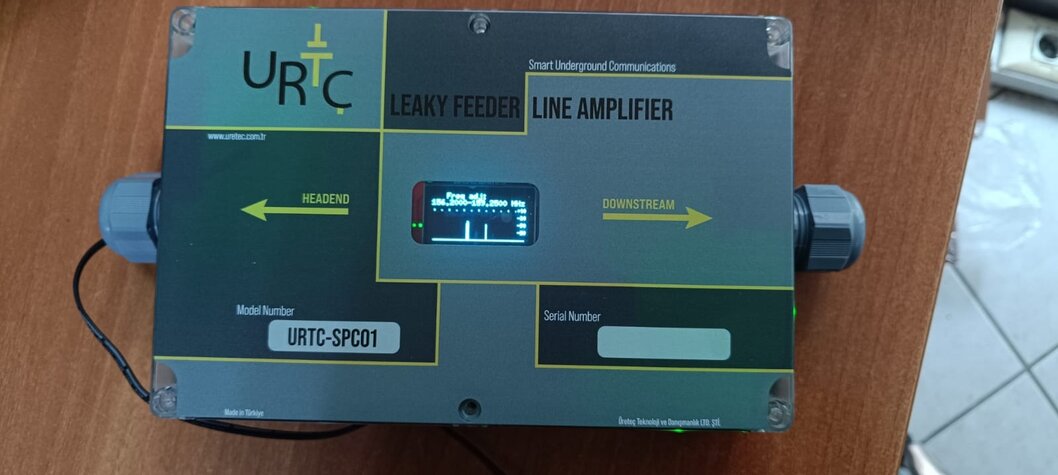

- Amplifaktör: Çıkış gücü 27–36 dBm, kazanç 20–40 dB, gürültü rakamı ≤3 dB.

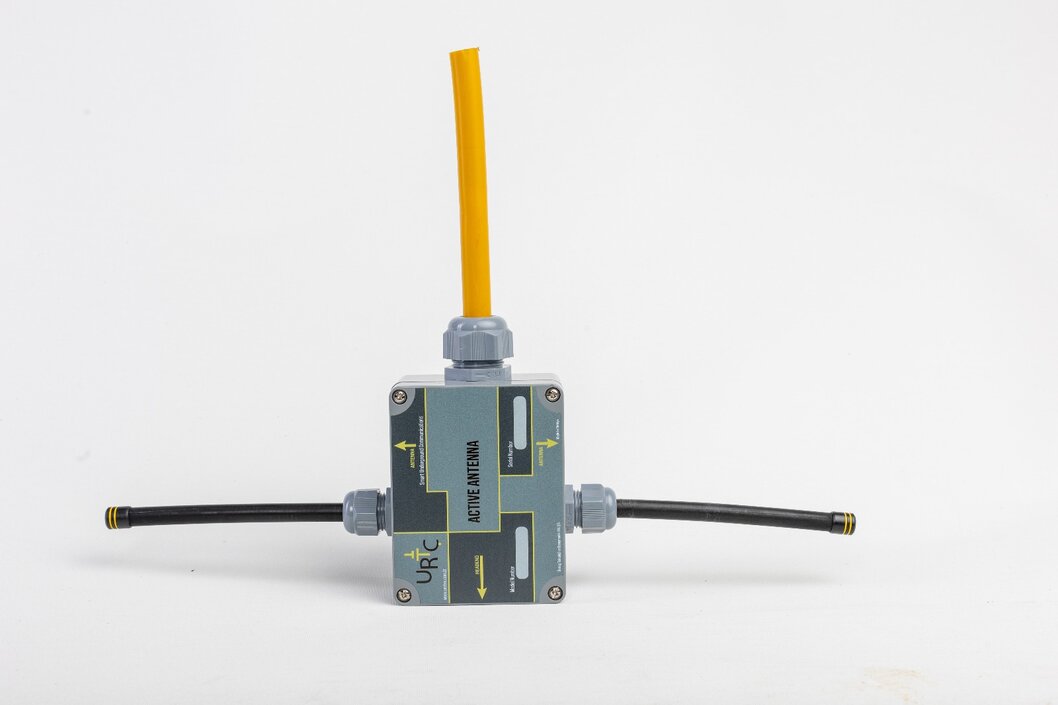

- Aktif anten: Kazanç 5–12 dBi, besleme PoE/hat besleme, IP65/67.

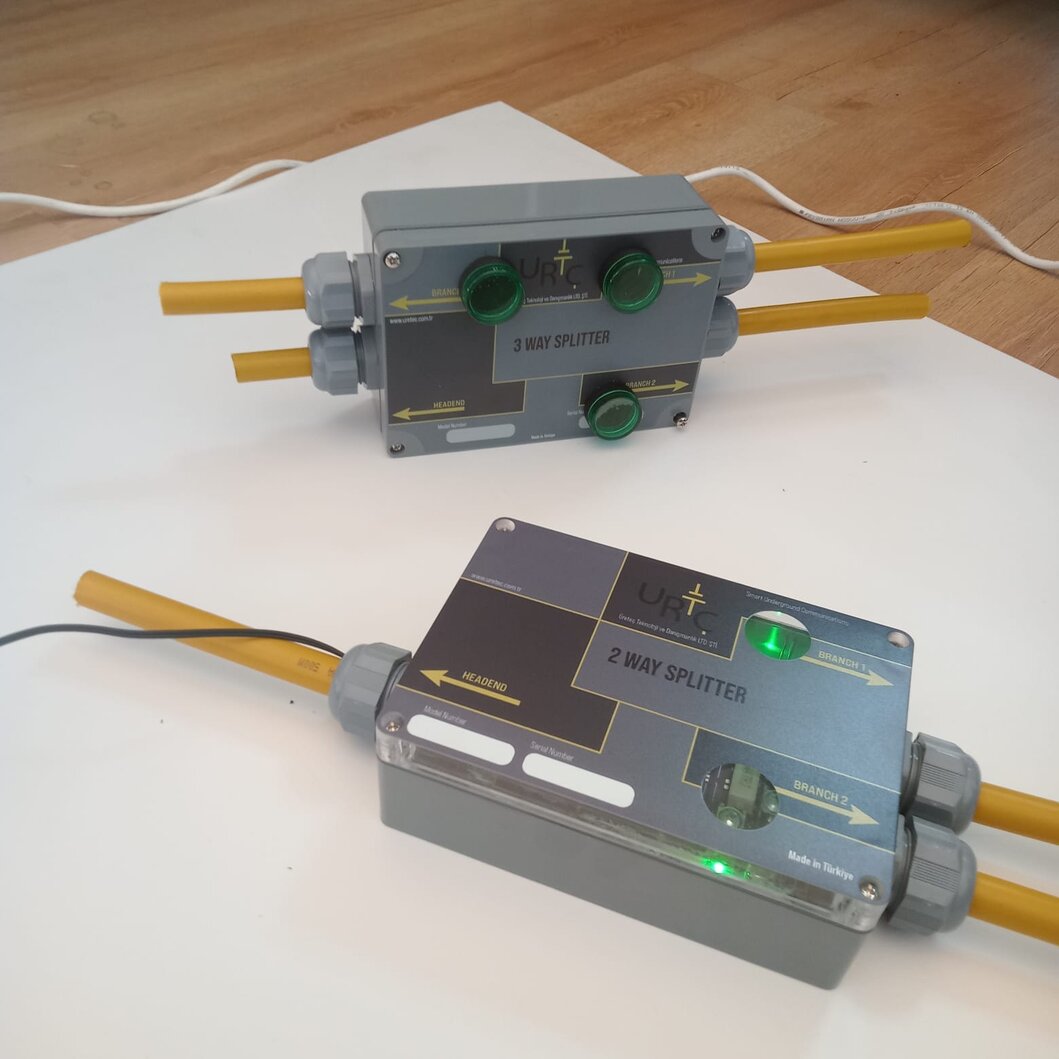

- 1/2 ve 1/3 bölücüler: Ekleme kaybı 3.2–5.5 dB, VSWR ≤1.3:1, çalışma bandı 150–900 MHz.

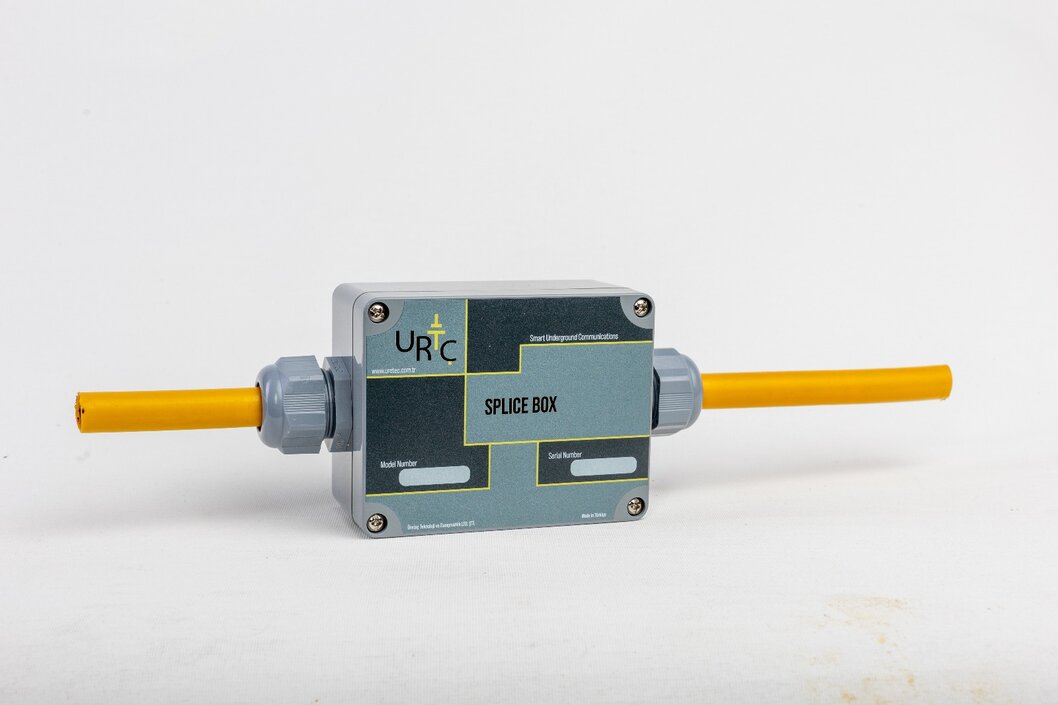

- Sonlandırıcı: Güç 2–10 W, VSWR ≤1.2:1, 50 Ω.
- Sızıntılı kablo: Zayıflama 4–8 dB/100 m @ 400 MHz, radyasyon penceresi proje bazlı.
Ayrıntılı ürün sayfalarındaki “Teknik Özellikler” bölümlerine bakınız.
Uyumluluk ilkeleri:
- Empedans standardı tüm zincirde 50 Ω olmalıdır.
- Bant uyumu: Amplifaktör ve aktif anten bantları sızıntılı kablo penceresiyle eşleşmelidir.
- Güç uyumu: Bölücü ve sonlandırıcı güç değerleri amplifaktör çıkışıyla uyumlu olmalıdır.
- Besleme: Hat beslemeli aktif antenler için amplifaktörde uygun DC enjeksiyonu gereklidir.
- Konnektör tipi ve koruma sınıfı sahaya uygun seçilmelidir (N, 7/16, IP65+).
Detaylı eşleştirmeler için ürün sayfalarındaki “Uyumluluk” bölümlerine bakınız.
- Konnektörleri tork anahtarıyla, üretici tork değerlerine göre sıkın.
- Sızıntılı kabloyu minimum bükülme yarıçapına uyacak şekilde sabitleyin.
- RF kaçak ve VSWR’ı devreye almadan önce ölçün.
- Topraklama ve yıldırımdan korunma bağlantılarını atlamayın.
- Bakım planında periyodik kazanç/şebeke kontrolü yer alsın.
- Kaçınılması gerekenler: Rastgele ek yerleri, korumasız dış ortam montajı, uyumsuz konnektör.
Projenize uygun bileşen kombinasyonunu birlikte belirleyelim. RF saha keşfi, tasarım, devreye alma ve bakım hizmetleri için bize ulaşın.
