Leaky Feeder Sistemleri ve Tasarım

Leaky Feeder Nedir?

Sızıntılı kablo (leaky feeder), kapalı ve uzun koridor benzeri ortamlarda (madenler, tüneller, yeraltı tesisleri) RF sinyalini sürekli olarak sızdırarak kapsama sağlayan koaksiyel kablo tabanlı bir altyapıdır.

Avantajlar:

Kesintisiz kapsama ve güvenilir haberleşme
Uzun mesafe boyunca sinyal sürekliliği
Ölçeklenebilir ve modüler mimari
Acil durum uyarı/bildirim sistemleriyle entegrasyon

Topoloji Seçenekleri

Başlıca topolojiler:

Hat (Line): Basit ve düşük maliyetli; tek hat arızasında kesinti riski vardır.
Halka (Ring): Yedekli yol sunar; arıza yalıtımı ve süreklilik iyidir.
Yedekli Segmentler: Kritik bölgelerde çift besleme ve bypass çözümleri.

Tasarım ipuçları:

Besleme noktalarını güç bütçesine göre yerleştirin.

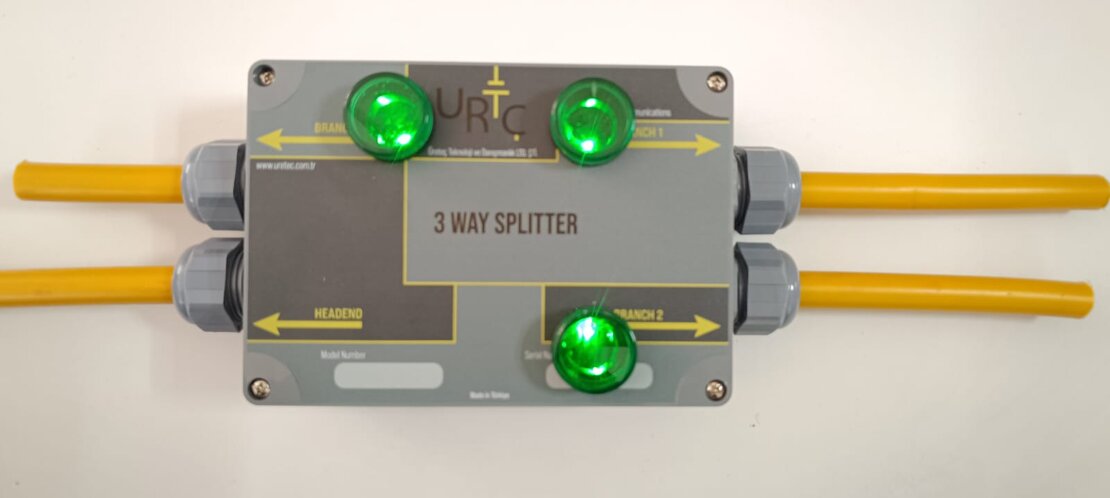

Halka/hat geçişlerinde bölücü kayıplarını dengeleyin.
Acil durum hatları için ayrı segment veya öncelikli güç beslemesi kullanın.

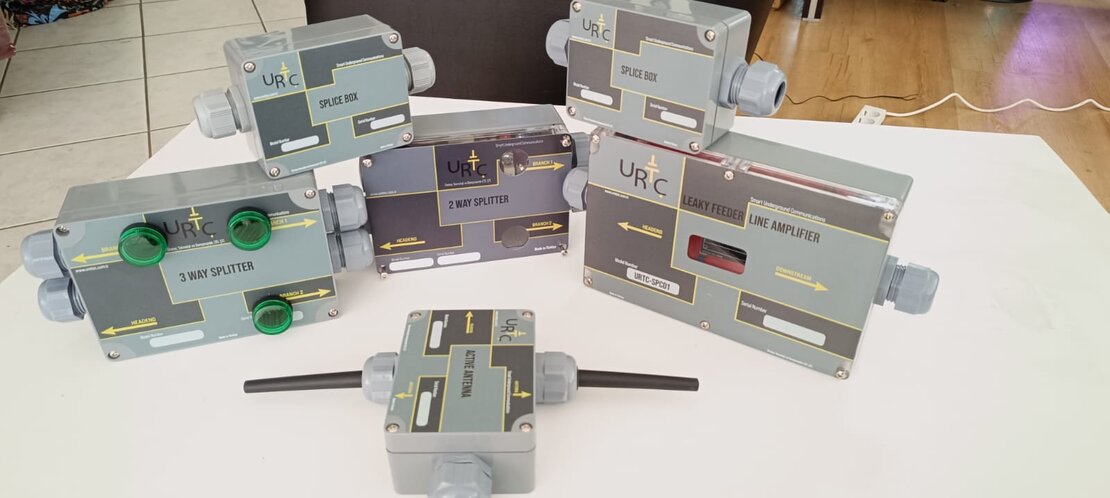

Sistem Bileşenleri

Tasarım Rehberi

Boyutlandırma adımları:

Frekans bandını belirleyin ve kablo zayıflama hesaplamasının yapılması.

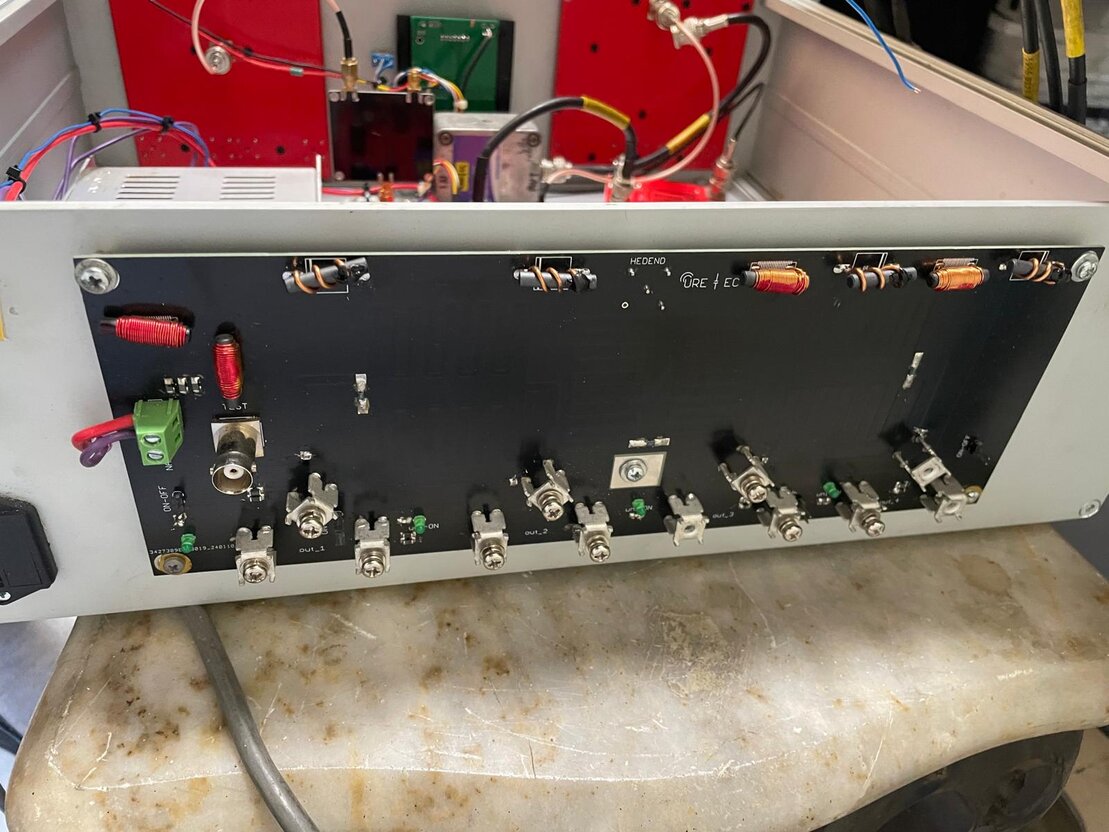

İletişim kalitesi değerlendirmesi : Kablo, konektör, bölücü ve ek kayıpları değerlendirilmesi ve görünür hale getirilmesi; amplifaktör kazanç/kayıp hesaplarının yapılması.

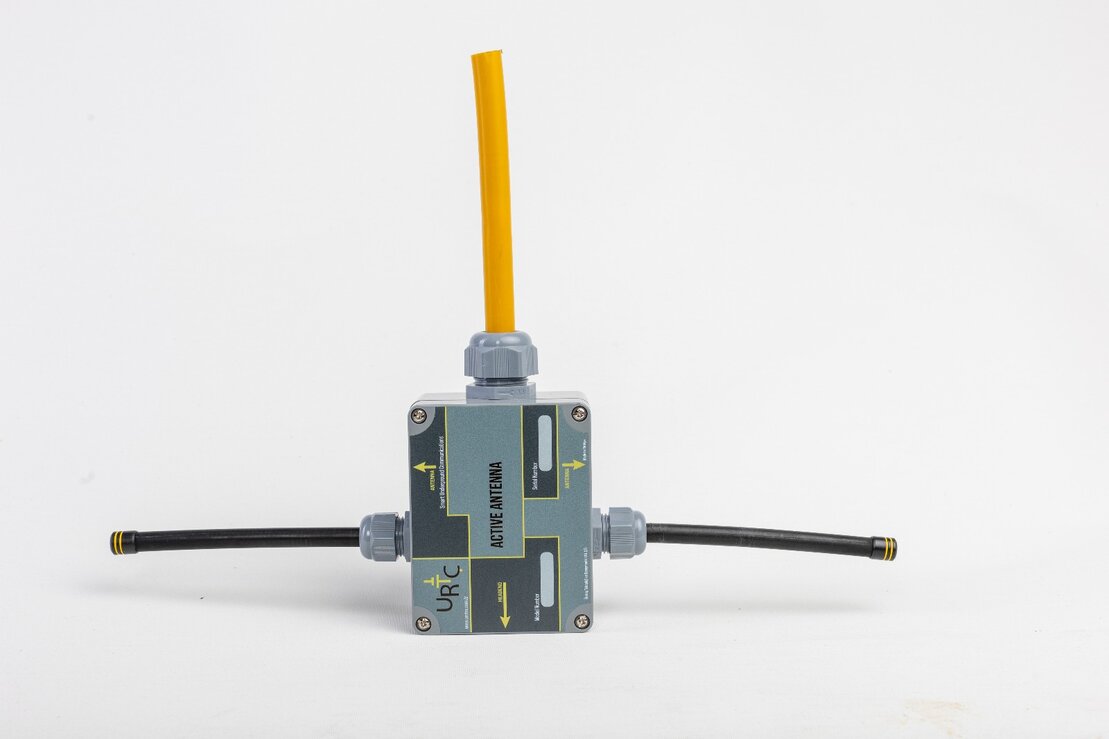

Kapsama planı: Segment aralıkları, aktif anten yerleşimi ve RSSI hedefleri.
Güç ve yedeklilik: Çift yönlü iletim, kesinti senaryoları ve enerji sürekliliği.
EMC ve topraklama: Ortak referans ve ekran sürekliliği.

İpucu: Kritik tünel kavşaklarında halka topoloji, aktif anten ve çift yön iletişim hesaplamasının yapıldığından emin olun.

Kurulum ve Devreye Alma

Saha uygulamaları:

Kablo montajında minimum bükülme yarıçapına uyun, ek noktalarını koruyun.
Konnektör sıkma torklarını üretici verilerine göre uygulayın.
Topraklama ve eşpotansiyel bağlantıları sürekliliğini kontrol edin.

Test ve kabul:

Hat kaybı ölçümü ve geri yansıma (VSWR) kontrolü.
Segment bazlı RSSI haritası ve konuşma/veri testleri.
Yedekli yol kesinti senaryosu ile süreklilik testi.

Periyodik Bakım

Bakım takvimi:

Aylık: Görsel hat kontrolü, bağlantı gevşemeleri, nem/korozyon taraması.
Çeyreklik: VSWR ve hat kaybı trend analizi, güç besleme yedeklilik testi.
Yıllık: Konektörlerin sök-tak ve temizliği, zayıflama yeniden ölçümü, yazılım/firmware güncellemeleri.

Arıza yönetimi:

Segment izolasyonu için geçici sonlandırma ve bypass prosedürleri.
Kayıp bütçesi sapmalarında en son değişiklikten geriye doğru doğrulama.

Örnek Uygulamalar

Güvenlik ve Mevzuat

Uygulanabilir standartlar:

IP koruma sınıfları ve çevresel dayanım gereklilikleri
EMC uyumluluğu ve ekranlama sürekliliği
Yerel yönetmelikler ve saha izin süreçleri
ATEX/Ex korumalı bölge gereksinimleri (uygulanırsa)

Not: Spesifik cihaz sertifikaları için ilgili ürün sayfalarını inceleyin.

İlgili Ürünler

Sıkça Sorulan Sorular

Leaky feeder ile Wi‑Fi birlikte çalışır mı?
Evet, uygun bant ayrımı ve filtreleme ile birlikte çalışabilir.

Halka topolojisi şart mı?
Hayır; kritik hatlarda önerilir, düşük riskli hatlarda line yeterlidir.

Bakım aralığı nedir?
Çevresel koşullara bağlıdır; tipik olarak aylık görsel, çeyreklik ölçümler önerilir.

ATEX gerekiyor mu?
Patlayıcı ortam riski varsa gereklidir; saha sınıflandırmasına bağlıdır.

Mevcut telsiz sistemimle entegre olur mu?
Çoğu analog/dijital telsiz altyapısıyla uygun arayüzlerle entegre edilebilir.
