Ürün Ailesi Genel Bakış

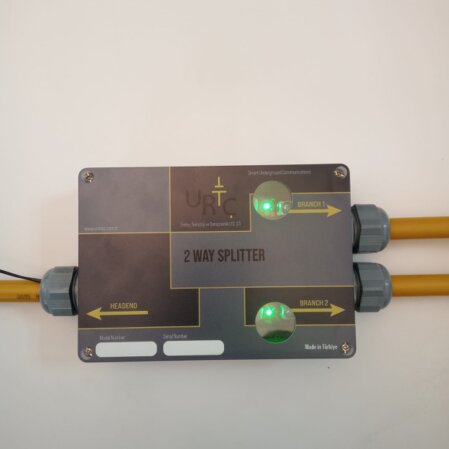

1/2 ve 1/3 RF güç bölücüler, leaky feeder ve endüstriyel RF dağıtım hatlarında hat gücünü dengeli şekilde paylaştırmak için tasarlanmıştır. Düşük ekleme kaybı, yüksek izolasyon ve geniş bant çalışma ile sistem kararlılığı ve kapsama sürekliliği sağlar.
Öne çıkanlar:
Öne çıkanlar:
- Geniş frekans aralığı (örn. 150–2700 MHz sınıfında varyantlara göre)
- Düşük insertion loss, yüksek return loss
- Endüstriyel mekanik dayanım, IP54+ muhafaza
- Frekans aralığı: 150–2700 MHz (model varyantına göre)
- Giriş/Çıkış VSWR: ≤ 1.3:1 tipik
- Insertion loss: 1/2 için ≤ 3.3 dB tipik, 1/3 için ≤ 5.5 dB tipik (dahili dağıtım dengesine bağlı)
- İzolasyon (port-port): ≥ 20 dB tipik
- Güç kapasitesi: 50 W sürekli (daha yüksek opsiyonlar için iletişime geçin)
- Empedans: 50 Ω
- Bağlantı: N-female veya 7/16 DIN-female (modele göre)
- Çalışma sıcaklığı: -20…+60 °C
- Kaplama/Malzeme: Alüminyum gövde, pasivasyon kaplama

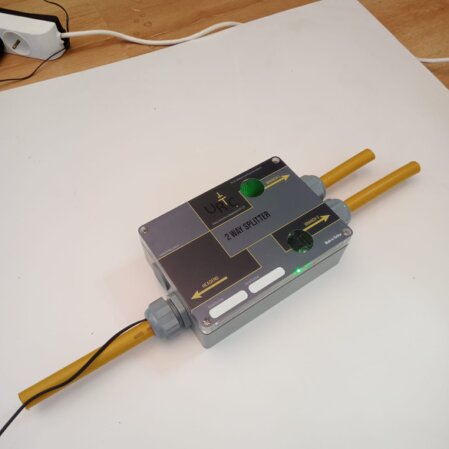

Kompakt, saha tipi alüminyum gövde; IP54+ sızdırmazlık ile toz ve neme dayanım. Standart yüzey montaj delikleri ve kelepçe yuvaları sayesinde rack, tavan traversi veya duvar uygulamalarında kolay konumlandırma.
Montaj önerileri:
Montaj önerileri:
- Konektörlerde mekanik gerilimi azaltmak için kablo kelepçeleri kullanın.
- Topraklama noktalarını kısa ve geniş kesitli iletkenle şasiye bağlayın.
- Aşırı titreşimli ortamlarda elastomer destekler tercih edin.
- IP sınıfını korumak için contaları kontrol edin.
Leaky feeder koaks (örn. 1/2" corrugated) ve standart 50 Ω koaks hatlarla uyumludur. N-female ve 7/16 DIN-female konnektör seçenekleri mevcut olup mevcut altyapı adaptörleriyle uyumludur. Amplifaktör, aktif anten ve sonlandırıcılarımızla birlikte çalışacak şekilde empedans ve bant genişliği açısından eşleştirilmiştir.
Ürünlerimiz ilgili EMC ve güvenlik gerekliliklerine uygun üretilir, malzeme içeriği RoHS uyumludur. Fabrika çıkışında her birim elektriksel performans (VSWR, insertion loss, izolasyon) için test raporu ile doğrulanır. CE işaretlemesi ürün ailesi kapsamında uygulanır.
Kodlama: UTR-SPL-[BölmeOranı]-[Bant]-[Konektör]
Örnekler:
- UTR-SPL-1/2-150-960-NF
- UTR-SPL-1/3-380-2700-DIN
Seçim ipuçları: Hedef bant, güç seviyesi ve konektör eşleşmesine göre seçiniz. Emin değilseniz, uygulamanızı paylaşın; doğru varyantı birlikte belirleyelim.
Örnekler:
- UTR-SPL-1/2-150-960-NF
- UTR-SPL-1/3-380-2700-DIN
Seçim ipuçları: Hedef bant, güç seviyesi ve konektör eşleşmesine göre seçiniz. Emin değilseniz, uygulamanızı paylaşın; doğru varyantı birlikte belirleyelim.
- Datasheet – 1/2 ve 1/3 RF Güç Bölücüler: Ayrıntılı elektriksel tablolar ve tipik eğriler.
- Montaj Kılavuzu: Delik şemaları, tork değerleri, IP koruma notları.
- Uygulama Notu – Leaky Feeder’de Bölücü Yerleşimi: Zayıflama, dengeleme ve izolasyon pratikleri.
İlgili dokümanlara ulaşmak için teklif/iletişim üzerinden talep edebilirsiniz.
- Montaj Kılavuzu: Delik şemaları, tork değerleri, IP koruma notları.
- Uygulama Notu – Leaky Feeder’de Bölücü Yerleşimi: Zayıflama, dengeleme ve izolasyon pratikleri.
İlgili dokümanlara ulaşmak için teklif/iletişim üzerinden talep edebilirsiniz.
S: 1/2 ve 1/3 seçiminde kriter nedir?
C: Hat topolojisi ve kapsama hedeflerine göre güç paylaşımı gerekir; 1/3 daha fazla çıkış sayısı/denge gerektiren dağıtımlarda kullanılır.
S: Yüksek güçte kullanım uygun mu?
C: Standart modeller 50 W sürekli içindir; daha yüksek güç için özelleştirme mümkündür.
S: Bant genişliği tek bir modelde tüm bandı kapsar mı?
C: Geniş bant varyantları mevcuttur; en iyi performans için hedef bant aralığına göre model seçiniz.
S: Bağlantı konnektörlerini karıştırabilir miyim?
C: Giriş ve çıkışlarda farklı konnektör kombinasyonları özelleştirilebilir; stok durumunu sorunuz.
S: Ortam şartları için IP derecesi?
C: IP54+ standardıdır; daha yüksek koruma için seçenekler mevcuttur.
C: Hat topolojisi ve kapsama hedeflerine göre güç paylaşımı gerekir; 1/3 daha fazla çıkış sayısı/denge gerektiren dağıtımlarda kullanılır.
S: Yüksek güçte kullanım uygun mu?
C: Standart modeller 50 W sürekli içindir; daha yüksek güç için özelleştirme mümkündür.
S: Bant genişliği tek bir modelde tüm bandı kapsar mı?
C: Geniş bant varyantları mevcuttur; en iyi performans için hedef bant aralığına göre model seçiniz.
S: Bağlantı konnektörlerini karıştırabilir miyim?
C: Giriş ve çıkışlarda farklı konnektör kombinasyonları özelleştirilebilir; stok durumunu sorunuz.
S: Ortam şartları için IP derecesi?
C: IP54+ standardıdır; daha yüksek koruma için seçenekler mevcuttur.
Projeniz için doğru bölücü varyantını birlikte belirleyelim. Frekans bandı, hat tipi ve güç seviyesini iletin; teknik ekibimiz en uygun çözümü önersin.
